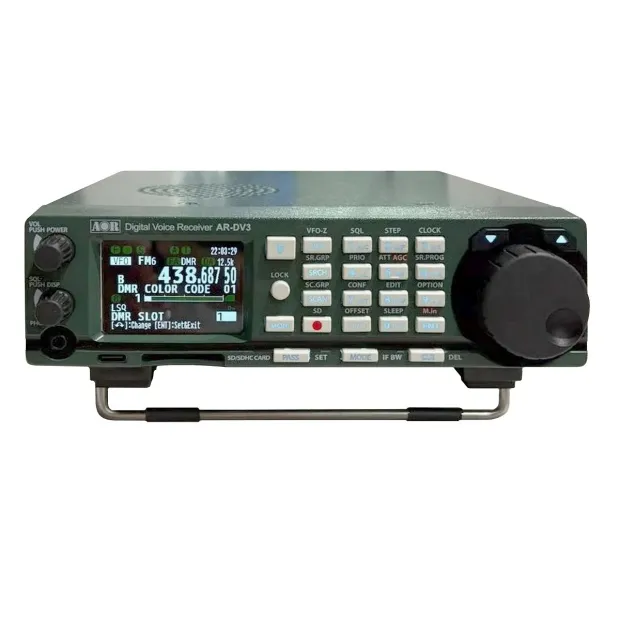

AOR AR-DV3 - Digital-Analog Funkscanner

Der AOR AR-DV3 ist die Weiterentwicklung des AR-DV1. Gegenüber dem Vorgänger wurden der Frequenzbereich erweitert, das Empfangsteil und die ZF-Stufe überarbeitet und die Audiotechnik verbessert.

Bis 18 MHz arbeitet der Empfänger als direkt abtastender SDR, darüber als Doppelsuperhet. Eine Vorselektion mit 14 umschaltbaren Bandfiltern und ein SAW-Filter in der ZF halten starke Signale außerhalb des Empfangskanals fern. Ein temperaturkompensierter Referenzoszillator sorgt für eine Frequenzstabilität von ±1 ppm. Ein 20-dB-Abschwächer und ein Vorverstärker (oberhalb 18 MHz) passen den Empfänger an die Antenne und die Empfangslage an.

Neben AM, Synchron-AM, FM, WFM, SSB und CW empfängt der AR-DV3 die gängigen digitalen Sprechfunkverfahren. Die Betriebsart wird automatisch erkannt, sodass auch unbekannte Signale schnell zugeordnet sind.

Zur Überwachung großer Frequenzbereiche stehen 2000 Speicherkanäle in 40 Bänken mit Namen, 40 Suchbänke und der schnelle Cyber-Suchlauf mit bis zu 600 Schritten pro Sekunde zur Verfügung. Empfangene Signale lassen sich samt Protokoll auf SD-Karte aufzeichnen. Die Karte dient auch zur Sicherung der Speicher und für Firmware-Updates. Über USB-C wird der Empfänger am PC als USB-Audiogerät erkannt, und mit der kostenlosen AOR-Software lassen sich Speicher und Suchbänke bequem verwalten.

Betrieben wird der AR-DV3 mit 10,7–16 V Gleichspannung oder über ein USB-PD-Netzteil (15 V, mind. 30 W).

Merkmale

• Frequenzbereich 100 kHz–3000 MHz
• Analog: AM, Synchron-AM, FM, NFM, WFM, SSB, CW
• Digital: DMR/MotoTRBO, D-STAR, Yaesu C4FM, APCO P25, NXDN/dPMR/DCR, TETRA (DMO und TMO), Alinco
• Automatische Erkennung der Betriebsart
• Direktabtastung bis 18 MHz, Doppelsuperhet darüber
• 14-teilige Vorselektion und SAW-ZF-Filter
• 2000 Speicherkanäle in 40 Bänken mit Namen, 40 Suchbänke
• Cyber-Suchlauf mit bis zu 600 Schritten/s
• Aufnahme auf SD-/SDHC-Karte mit Protokoll
• Audio-Equalizer und AM-Rauschminderung
• USB-C mit USB-Audio und PC-Software
• Stromversorgung per 12-V-Netzteil oder USB-PD

Technische Daten

• Frequenzbereich 100 kHz–3000 MHz
• Empfangsprinzip Direktabtastung (0,1–18 MHz), Doppelsuperhet (18–3000 MHz)
• Betriebsarten analog AM, AM-Sync, FM, NFM, WFM, SSB, CW
• Betriebsarten digital DMR, D-STAR, C4FM, P25, NXDN, dPMR, DCR, TETRA, Alinco
• Empfindlichkeit AM < 1 µV (10 dB S/N); FM 0,3–0,5 µV (12 dB SINAD); SSB < 0,3 µV
• ZF-Bandbreiten 200 Hz bis 200 kHz
• Speicher 2000 Kanäle in 40 Bänken, 40 Suchbänke
• Suchgeschwindigkeit bis 600 Schritte/s (Cyber-Suchlauf)
• Frequenzstabilität ±1 ppm (0–50 °C)
• Antennenanschluss BNC, 50 Ω
• Weitere Anschlüsse USB-C, 3,5-mm-Lautsprecherausgang, SD/SDHC-Kartenslot
• Stromversorgung 10,7–16 V DC (Hohlstecker, Mitte Plus) oder USB-PD 15 V (≥ 30 W)
• Stromaufnahme max. 1 A
• Abmessungen (B × H × T) 178 × 50 × 180 mm
• Gewicht ca. 1,5 kg

Lieferumfang

• AOR AR-DV3
• Teleskopantenne (BNC)
• USB‑C-Kabel (für Firmware-Updates und IF-/Digital-Audiosignal)
• Mehrsprachige Bedienungsanleitung

Optionales Zubehör

• Netzteil - Artikelnummer 18076
• Freischaltung TETRA-GSSI (Filter für Gesprächsgruppen)
• Freischaltung COSPAS-SARSAT-Decoder
• Mobilhalterung

Hinweise

Ein Netzteil ist nicht im Lieferumfang enthalten.
Digitale Betriebsarten werden nur wiedergegeben, wenn sie unverschlüsselt gesendet werden.
In Deutschland dürfen nur Funkaussendungen abgehört werden, die für die Allgemeinheit oder für den Betreiber des Empfängers bestimmt sind (z. B. Rundfunk und Amateurfunk). Inhalte anderer Aussendungen dürfen nicht weitergegeben werden.
