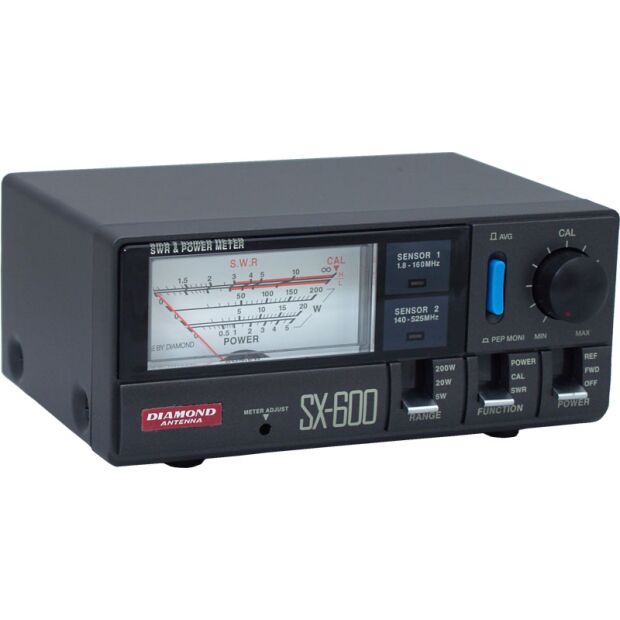

Diamond SX-600 KW/2m+70cm 200W

SWR-/Leistungs-Messgerät mit beleuchtbarem Instrumen

Besonders wichtig ist das Messen des Stehwellenverhältnisses zur Abstimmung der Antenne an das Funkgerät, denn nur so kann die maximale Reichweite erzielt werden.

Für den bestmöglichen Wirkungsgrad der Funkanlage ist auch das Messen der Sendeausgangsleistung bedeutsam. Bitte beachten Sie, dass eine genaue Leistungsmessung nur bei einem SWR 1:1 bzw. bei Verwendung eines Dummy-Loads (50-Ohm-Abschlusswiderstand) möglich ist.

Dieses Messgerät ist für die gesamte Kurzwelle, das 6m-Band, 4m-BOS, UKW, Flugfunk, TV, 2m und 70cm geeignet. Dieses Messgerät hat 2 getrennte Messbrücken. Sie können am Gerät 3 Leistungsbereiche einstellen und ebenso eine Peakpower-Messung auf SSB durchführen.

Technische Daten:

    Frequenzbereiche: 1,8-160 + 140-525 MHz
    2 Messbrücken
    max. TX-Power: 200 W (kurzzeitig + SSB),
    sonst 100 W (1,8-100 MHz + 70cm),
    150 W (140-220 MHz), 70 W (100-160 MHz)
    Mindestansteuerung: 1W (1,8-160 MHz)
    4 W (140-525 MHz)
    Messbereiche: 5/20/200 W
    Messgenauigkeit: 10 %
    Einfügedämpfung: max. 0,3 dB
    AVG (SSB-Peakpower-Messung)
    beleuchtbares Instrument
    Impedanz: 50 Ohm
    Anschlüsse: N-Buchsen
    Metallgehäuse
    Abmessungen: 154 x 102 x 63 mm
    Gewicht: ca. 630 g
    inkl. Anleitung (englisch/japanisch) und 12V-Kabel für Beleuchtung
