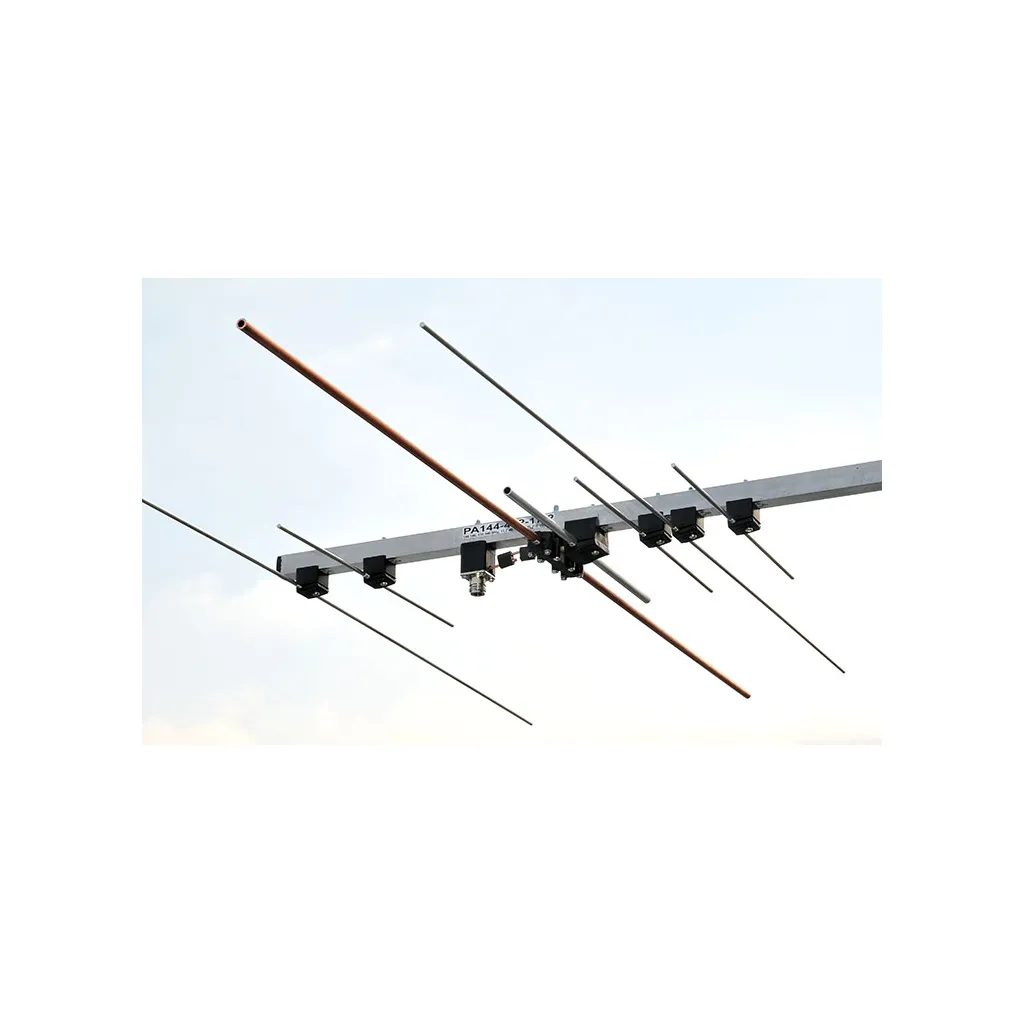

PA144-432-17-2 100W-2m und 50W-70cm Duoband Yagi mit gemeinsamen "N" Anschluß

PA144-432-17-2
Dual Band Yagi mit hohem Gewinn
144MHz und 432 MHz
17 Elemente
Breitband-Dualband-Antenne
SWR auf allen Frequenzen


Elektrische Daten 2 m

Frequenzbereich:  144 - 146 MHz
Gewinn: 11,2 dBi
Vor-Rück-Verhältnis: 26 dB
Polarisation:  Horizontal
Nenneingangsimpedanz:  50 Ohm
SWR über das gesamte Band:  < 1.2
Maximale Leistungsaufnahme:  100 W
Matching-Methode:  Direktdurchführung RG316 Teflon-Gleichtaktdrossel (Strombalun)
Stecker:  "N" (Gemeinsamer Anschluss für beide Bänder)

Mechanische Daten 2 m

Boomlänge: 2 m geteilter Boom
Boomdurchmesser: 20 x 20 mm
Elementdurchmesser: 4 mm Aluminiumstange
Dipol Durchmesser: 8 mm hartes Kupferrohr
Anzahl der Elemente:  6
Längstes Element:  1.03 m
Element Einbaulage:  Unterhalb des Booms.
Mastdurchmesser: 1-1/4" - 2-3/4" 43 - 70 mm
Survival Windgeschwindigkeit: 150 km/h
Transportlänge: 1,1 m
Gewicht der Antenne: 1,7 kg

Elektrische Daten 70 cm

Frequenzbereich:  430 - 440 MHz
Gewinn: 13,7 dBi
Vor-Rück-Verhältnis: 27 dB
Polarisation:  Horizontal
Nenneingangsimpedanz:  50 Ohm
SWR über das gesamte Band:  < 1.2
Maximale Leistungsaufnahme:  50 W
Matching-Methode:  Direktdurchführung RG316 Teflon-Gleichtaktdrossel (Strombalun)
Stecker:  "N" (Gemeinsamer Anschluss für beide Bänder)

Mechanische Daten 70 cm

Elementdurchmesser: 4 mm Aluminiumstange
Anzahl der Elemente:  12
Längstes Element:  0.35 m
Element Einbaulage:  Unterhalb des Booms
