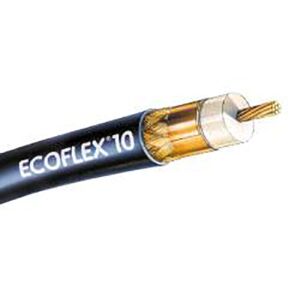

Das Ecoflex 10 ist ein flexibles und dabei sehr dämpfungsarmes 50 Koaxkabel für den Frequenzbereich bis 6 GHz. Moderne Produktionsverfahren und die Verwendung eines verlustarmen LLC mit einem Gasanteil von über 70% ermöglichen günstige Dämpfungswerte, die bei flexiblen Koaialkabeln dieser Dimension Maßstäbe setzen.
Die hohe Flexibilität von Ecoflex 10 wird durch einen 7- drähtigen Litzeninnenleiter aus sauerstoffarmem Kupfer sichergestellt.
Der Innenleiter wird in einem speziellen Arbeitsgang komprimiert und anschließend mit einem Precoating versehen, um gute Dämpfungs- und Anpassungswerte zu erzielen. Ein weiterer Pluspunkt ist die doppelte Schirmung: eine überlappende Kupferfolie und ein darüberliegendes Kupfergeflecht sorgen für ein hohes Schirmmaß von > 90 dB bei 1 GHz. Der schwarze PVC-Außenmantel von Ecoflex 10 ist UV-stabilisiert.
Kenndaten
- Durchmesser 10,2 mm ± 0,2 mm
- Impedanz 50 ± 2 Ω
- Dämpfung bei 1 GHz/100 m 13,49 dB
- f max 6 GHz
- Euroklasse nach EN 50575 Eca
Eigenschaften
- Leitermaterial gemäß DIN EN 13602 Cu-ETP-A
- Mantelmaterial gemäß DIN EN 50290-2-22 (VDE 0819), Mischungstyp TM 52 (HD 624.2)
- Flammwidrig nach IEC 60332-1-2
- Flammwidrig nach UN/ECE-R 118:2019-06 § 6.2.6, ISO 6722-1:2011-10 § 5.22
- RoHS konform (Directive 2011/65/EC & 2015/863/EU RoHS 3)
- UV-beständig
| Produkteigenschaft | Wert |
|---|---|
| Kategorie: | Koaxkabel |
| Artikelnummer: | 3601 |
| Artikelgewicht: | 0,14 kg |
| Abmessungen ( Länge × Breite × Höhe ): | 100,00 × 1,00 × 1,00 cm |
