Icom IC-9700 - Allmode

Icom IC-9700 - ICOM TRCV VHF/UHF/1.2GHz

Der IC-9700 ist ein fortschrittlicher Transceiver des renommierten Herstellers ICOM, der eine breite Abdeckung von 144/146 MHz, 430/440 MHz und 1.2 GHz bietet. Mit seiner hohen Leistung und Flexibilität ist der IC-9700 eine hervorragende Wahl für Funkamateure, die auf den angegebenen Frequenzen arbeiten möchten. Der Transceiver verfügt über eine Vielzahl von Funktionen, einschließlich eines eingebauten Automatiktuners, einem großen Touchscreen-Display und einem eingebauten GPS-Modul.

Der IC-9700 ist der Nachfolger vom bekannten Modell IC-910. Wie schon sein Vorgänger, so hat auch der IC-9700 drei Bänder. 2m, 70cm und 23cm Band. Anders als bei IC-9100 ist beim IC-9700 das 23cm Band bereits werkseitig eingebaut und nicht optional. Aber auch sonst hat sich einiges beim IC-9700 gegenüber dem Vorgänger geändert.

Der IC-9700 von Icom ist das ideale Gerät für alle, die auf VHF und UHF setzen und einen Transceiver mit einem einheitlichen Bedienkonzept suchen. Gemeinsam mit dem IC-7300 bildet er eine Station, die den gesamten Frequenzbereich von Kurzwelle bis 23 cm abdeckt.

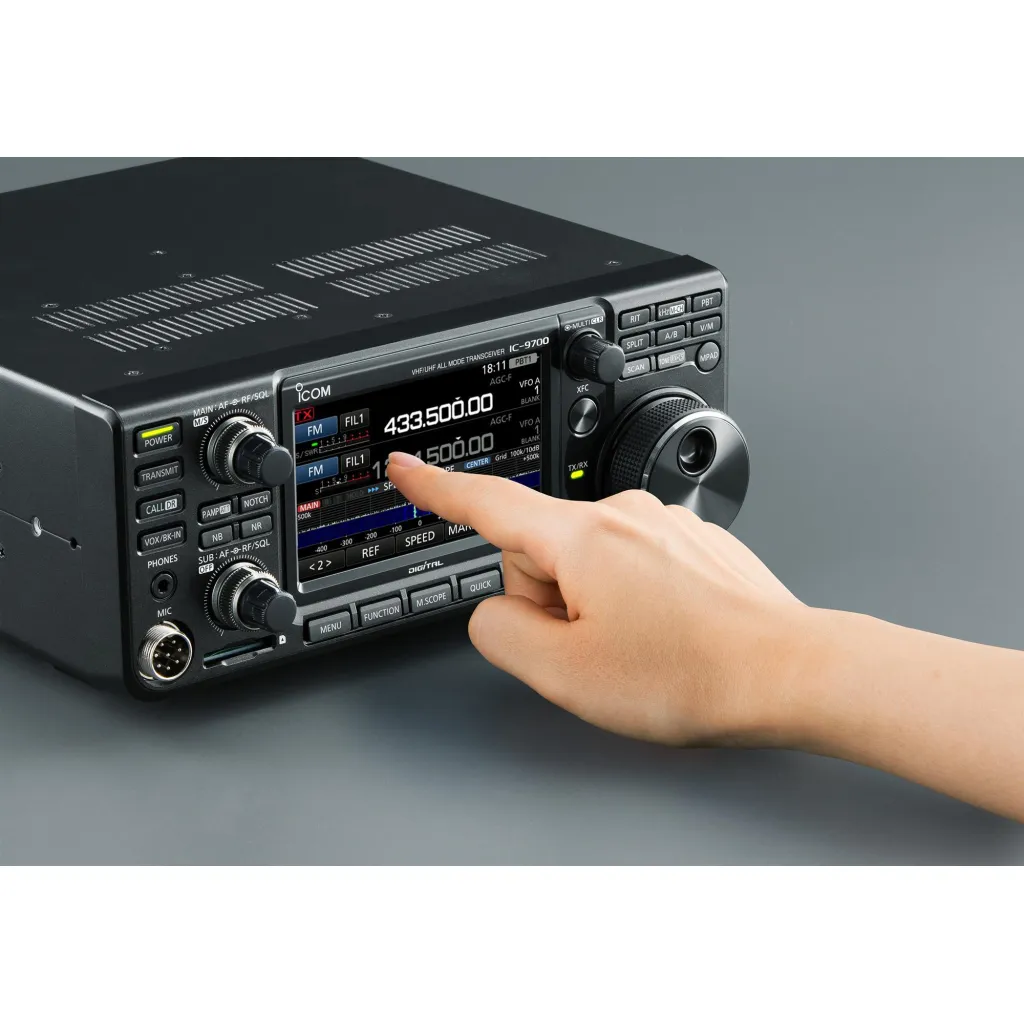

Besonders auffällig ist das hochauflösende Touch-Display des IC-9700. Mit einer Größe von 4,3 Zoll ermöglicht es eine flexible Gestaltung der Bedienelemente, ohne dabei überladen zu wirken. Das Gerät bleibt trotz seiner Komplexität leicht bedienbar. Zusätzlich kann während des Empfangs kontinuierlich das Wasserfallspektrum angezeigt werden.

Für DX-Betrieb auf 2 m und 70 cm liefert der Sender des IC-9700 beeindruckende Leistungen: 100 W auf 2 m und sogar noch starke 75 W auf 70 cm sind möglich. Für den Betrieb in der Nähe eines FM-Repeater oder D-Star Repeaters reichen hingegen bereits die vorhandenen 10 W im Bereich von 23cm vollkommen aus. Auch für Satellitenbetrieb eignet sich der IC-9700 bestens: Durch spezielle Speicher können verschiedene Frequenzschemata vorbereitet werden, um dann je nach Typ des verwendeten Umsetzers automatisch die Doppler-Verschiebung anzupassen.

Im Satellitenmodus besteht außerdem die Möglichkeit zum Dualwatch-Betrieb oder auch zum Full-Duplex-Betrieb. Der Transceiver unterstützt standardmäßig den D-Star Mode - keine zusätzlichen Optionen erforderlich! Dadurch eröffnen sich ganz neue Kommunikationsmöglichkeiten mit anderen FM-Handfunkgeräten und Mobilgeräten verschiedener Hersteller. Der DD (Digital Data) Mode ermöglicht Übertragungsgeschwindigkeiten von bis zu 128 kbit/s. Mit insgesamt 2000 Speicherplätzen können nahezu alle Relais und Stationen für den D-Star Betrieb hinterlegt werden. Zusätzlich stehen über 100 klassische Speicherplätze für andere Betriebsarten zur Verfügung.

Funktionen und Eigenschaften im Überblick (Auszug)

• 2m/70cm/23cm All-Mode Transceiver
• 100 Watt (2m), 75 Watt (70cm), 10 Watt (23cm) Sendeleistung
• Regelbare Sendeleistung
• AM/FM/SSB/DV/DD (D-Star)
• LAN-Anschluß
• USB-Anschluß
• 10 MHz Referenz Signal Eingang
• 3 Antenneneingänge (2m, 70cm, 23cm)
• CI-V Anschluß
• RS-MS1A Unterstützung
• 10,922 cm Touch Echtzeit Spectrum Scope für alle drei Bänder
• TFT Farb LC-Display
• Für Sat-Betrieb ausgelegt, inkl. Full-Duplex Betrieb
• 107 Speicher
• Split
• A/B
• VOX und BK-IN Funktionen
• Notch, NB, NR Störunterdrückungen
• AFC Autotune
• RIT
• Verschiedene Suchlauffunktionen SCAN
• Anschluß für Morsetaste
• Mikrofon Impedanz: 600 Ohm
• Stromversorgung: 13,8 Volt DC ca. 18-20 Ampere bei max. TX
• Gewicht: 4,7 Kg
• Abmessungen: 240 x 94 x 238mm
• Betriebstemperaturbereich: -10 bis +60 Grad Celsius
• Audio Leistung: > 2 Watt

 Frequenzbereich RX und TX:

• 144-146 MHz
• 430-440 MHz
• 1240-1300 MHz

Speicher: 107, aufgeteilt in:

• 99 Simplex
• 6 Suchlauffrequenzecken
• 2 Call
• 99 Satellit
• 2000 im DR Modus

Modulationsarten / Betriebsarten: AM/FM/SSB/DV/DD

max. Sendeleistungen:

• 2m:     0,5-100 Watt
• 70cm:  0,5-75 Watt
• 23cm:  0,1-10 Watt

Lieferumfang IC-9700

• IC-9700
• HM-219 Handmikrofon
• DC-Kabel
• Handbuch Grundfunktionen
• Kleinteile (Sicherungen usw.)

Hier gelangen Sie zur Herstellerbroschüre:
https://funktechnik-dathe.de/mediafiles/Sonstiges/ICOM/IC-9700_GER.pdf
